Pour ouvrir les trappes de caves de poids différents, il est nécessaire de sélectionner un vérin électrique avec une poussée, une course et une vitesse appropriées.
La photo ci-dessous est une trappe installée horizontalement d'une longueur et d'une largeur de 80CM. Son poids est de 40kg.
Comprendre les exigences fondamentales: poussée, course et vitesse
Choisir le course approprié: Nous vous recommandons d'installer le bas et la tête de vérin électrique à une distance d'environ 40CM verticalement et horizontalement du point d'appui de la trappe. De cette manière, la distance d'installation initiale entre la tête et le bas de vérin électrique peut être calculée à 57CM. Lorsque la trappe est ouverte à 90 degrés vers en haut, la distance entre la tête et le bas de vérin électrique après étirement peut être calculée à 80CM.80CM - 57CM = 23CM. Ainsi, la course minimale de cet vérin électrique doit être supérieure à 23CM ou 230MM, et sa distance d'installation minimale doit être supérieure à 57CM.
Choisir la vitesse approprié: La course de mouvement de vérin électrique est de 230MM, si vous souhaitez ouvrir la porte en 10 secondes environ, vous pouvez choisir un vérin électrique avec une vitesse de 25mm/s. Si vous souhaitez ouvrir la porte en 20 secondes environ, vous pouvez choisir un vérin électrique avec une vitesse de 10mm/s.
Choisir la poussée maximale: L'analyse mécanique de la trappe est la suivante sur la figure :
- La gravité G (40kg) de la trappe agit à une distance de 40CM de la charnière, son orientation est verticale vers le bas.
- Si vous souhaitez ouvrir la trappe, vous devez appliquer une force de traction verticale vers le haut F (en haut) au même 40CM, qui doit être supérieure à 40kg.
- La direction de poussée de vérin électrique vers la trappe est oblique vers le haut à droite. La formule de calcul de ce F (Poussée) est la suivante : (40kg×57CM)/40CM=57kg. 57kg est la poussée minimale requise par vérin électrique, mais nous recommandons que vérin électrique fonctionne à environ la moitié de sa charge maximale pour obtenir une durée de vie plus longue, nous devons donc choisir un vérin électrique avec une poussée maximale de plus de 100kg.
Sur la base de ces trois données, nous recommandons de choisir vérin électrique avec le modèle 0041515. L'photo ci-dessous est un schéma d'installation.
Autre option: vérin linéaire avec les mêmes principes
Choisir le course approprié: La distance d'installation initiale entre la tête et le bas de l'actionneur linéaire peut être calculée à 42CM. Lorsque la trappe est ouverte à 90 degrés vers en haut, la distance entre la tête et le bas de l'actionneur linéaire après étirement peut être calculée à 50CM.50CM - 42CM = 8CM. Ainsi, la course minimale de cet l'actionneur linéaire doit être supérieure à 8CM ou 80MM, et sa distance d'installation minimale doit être supérieure à 42CM.
Choisir la vitesse approprié: La course de mouvement de l'actionneur linéaire est de 80MM, si vous souhaitez ouvrir la porte en 10 secondes environ, vous pouvez choisir un actionneur linéaire avec une vitesse de 8mm/s. Si vous souhaitez ouvrir la porte en 20 secondes environ, vous pouvez choisir un actionneur linéaire avec une vitesse de 4mm/s.
Choisir la poussée maximale: L'analyse mécanique de la trappe est la suivante sur la figure :
- La gravité G (40kg) de la trappe agit à une distance de 40CM de la charnière, son orientation est verticale vers le bas.
- Si vous souhaitez ouvrir la trappe, vous devez appliquer une force de traction verticale vers le haut F (en haut) au même 40CM, qui doit être supérieure à 40kg.
- La direction de poussée de l'actionneur linéaire vers la trappe est oblique vers le haut à droite. La formule de calcul de ce F (Poussée) est la suivante : (40kg×42CM)/10CM=168kg. 168kg est la poussée minimale requise par l'actionneur linéaire, mais nous recommandons que l'actionneur linéaire fonctionne à environ la moitié de sa charge maximale pour obtenir une durée de vie plus longue, nous devons donc choisir un actionneur linéaire avec une poussée maximale de plus de 300kg.
Sur la base de ces trois données, nous recommandons de choisir l'actionneur linéaire avec le modèle 0041532. agissant sur le vérin en fonction de votre méthode d’installation.
Informations complémentaires et composants essentiels
prévu pour le vérin. commute de 24 V CC à 12 V CC pour alimenter les détecteurs infrarouges. Ce kit comprend quatre vérins électriques, un contrôleur de synchronisation, une poignée de commande et une télécommande sans fil. Vous pouvez utiliser un contrôleur de synchronisation pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone, par exemple deux ou quatre vérins électriques. Ils fonctionnent complètement en synchronisation sans aucune différence.
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux et autres équipements électriques. Un vérin électrique linéaire fonctionne en recevant de l'énergie électrique qui alimente son moteur interne. Grâce à l'interaction d'une vis mère ou d'une vis à billes et d'un écrou, le vérin transforme ce mouvement de rotation en déplacement linéaire de la tige le long de la vis sans fin. Chez LINAK®, nous concevons et fabriquons une large gamme de vérins linéaires électriques adaptés à vos applications uniques. Nos vérins sont conçus pour déplacer des charges de 40 kg à 1 500 kg (capacité de charge allant de 400 N à 15 000 N) avec une vitesse maximale de 160 millimètres par seconde (mm/s). Avec quatre usines de production dans le monde, nous garantissons une fabrication rapide et une livraison optimisée. Nos vérins électromécaniques sont présents partout, dans les maisons, les bureaux, les hôpitaux, les usines, les fermes et bien plus encore. Dans les hôpitaux et les centres médicaux, vous trouverez systématiquement un système de vérin linéaire de marque LINAK qui ajoute du mouvement aux lits d'hôpitaux, aux lève-patients, aux tables d'opération, autres dispositifs médicalisés. Certaines de nos solutions de vérins électriques pour l'agriculture comprennent l'automatisation de l'alimentation, la manutention des céréales, les presses à balles, les pulvérisateurs, et bien plus encore. Une utilisation dans un environnement nautique requiert une solution d'ajustement fiable, robuste et souple. Avec une demande croissante de soins pour les personnes âgées et l'allongement de l'espérance de vie, les hôpitaux modernes doivent concilier efficacité et qualité des soins. Toutes les solutions de vérins électriques LINAK sont soumises à un vaste programme de tests avant d'être commercialisées et sont conformes aux normes médicales internationales. Le lieu de travail moderne exige des solutions modernes. L'ergonomie sur le lieu de travail fait l'objet d'une grande préoccupation à l'échelle mondiale, en particulier lorsque les employés sont assis ou debout pendant la majeure partie de la journée. Mais il n'y a pas que les bureaux assis-debout électriques. LINAK peut vous proposer un système pour toutes les applications que vous souhaitez concevoir avec un mouvement linéaire électrique. Vous avez besoin d'une solution de colonne pour les supports image et son ? Des systèmes pour la cuisine ? De nombreuses études montrent que la qualité du sommeil influe sur la santé. Les vérins linéaires LINAK apportent des solutions fiables et silencieuses pour une large gamme de lits ajustables. Grâce à nos systèmes, vos clients peuvent incline et ajuster leur mobilier pour un confort optimal. Outre les vérins électriques et les colonnes élévatrices, LINAK propose également une large gamme d’options et d’accessoires de contrôle pour augmenter l’efficacité et offrir aux utilisateurs un mouvement de précision. Tous nos vérins et accessoires sont conçus pour être facilement installés. Certains sont dotés de nos solutions de Contrôleur Intégré (IC) qui reposent sur la technologie du type pont en H. Elles fournissent diverses options de retour d’information de position, des limites virtuelles, le démarrage et l’arrêt progressifs, une limitation d’intensité et une vitesse réglable. Nous comprenons l’importance d’une performance optimale de votre solution de vérin. C’est pourquoi chaque vérin LINAK® est soumis à une série de tests rigoureux avant de quitter l’usine, garantissant des performances durables et fiables tout au long de leur vie. Dans le monde entier, les spécialistes de LINAK sont à votre disposition pour trouver la solution de vérin électrique idéale en fonction de votre application. Pour chacune de nos solutions, vous pouvez trouver tous les détails dont vous avez besoin sur notre site internet, y compris les fiches techniques et les manuels des produits. Vous y trouverez une vidéothèque complète sur la technologie, les composants et les options de contrôle du vérin électrique.
Questions fréquentes et conseils pratiques
Je cherche à fabriquer un vérin éléctrique pour ouvrire et fermer une porte ou soulever une masse. J'ai modélisé ce qui me paraissait le plus efficace et j'ai joins au message deux modèles différents. Mais mon vrai problème est que j'ignore complètement le montage électrique à utiliser, comment faire tourner le moteur dans un sens ou dans l'autre? et comment intégrer les capteurs de fin de course pour éviter que le vérin sorte de la tige filetée?
Les moteurs asynchrone sont alimentés en alternatif; les moteurs continus sont alimentés en continu, soit par une alimentation qui convertit l'alternatif en continu, soit par une batterie. Si le vérin est installé dans un domicile, c'est plus évident d'utiliser un moteur à courant alternatif. S'il est monté dans une voiture, c'est plus évident d'utiliser un moteur à courant continu. Le moteur à courant continu offre généralement un couple plus élevé et permet des vitesses variables plus facilement, mais il existe des considérations de conception et de sécurité à prendre en compte lors du choix du système et des capteurs de fin de course.

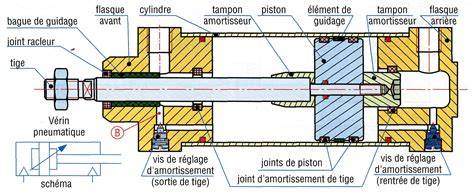

À l'intérieur des actionneurs linéaires Linak
TiMOTION fabrique des vérins électriques linéaires et technologies associées depuis plus de 15 ans. Cette section décrit brièvement des composants typiques et leurs fonctions (attache, tube intérieur, vis sans fin, noix, joint, capteurs de course, engrenages, boîtier moteur). Les capteurs de fin de course communiquent la position du tube intérieur au contrôleur et les capteurs à effet Hall, POT ou Reed jouent des rôles variés selon les systèmes. Le lecteur peut ainsi comprendre les bases du contrôle et de la sécurisation d’un vérin dans une application pratique.
Conclusion opérationnelle
Dans le cadre d’un projet pratique, la sélection de la poussée, de la course et de la vitesse doit être guidée par les calculs et les recommandations exposés ci-dessus, en tenant compte du poids de la porte ou de la trappe et des contraintes d’installation. Les systèmes LINAK et TiMOTION offrent des solutions complètes avec contrôleurs, capteurs et accessoires pour assurer une opération fiable et synchronisée sur plusieurs vérins si nécessaire.
